鼓式切片机

2020-06-09 11:07:20

简介
? ? ? ? ? 鼓式削片机是木材削片机的一种，是生产木片的专用设备，该削片机被广泛应用于刨花板厂，中、高密度纤维板厂、禾秸厂、生物发电厂、木片厂等工业及生产厂家生产中的备料工段前常用设备。

适用范围

工作原理
? ? ? 木料由进料口送入，当木料按接触到削切刀片时，跟着削切刀盘的高速旋转进行削切，其切削机构是一个旋转的鼓轮，上面安装若干把飞刀，飞刀旋转时将木材加工成木片。鼓轮外缘上有多个方形通孔，切削下来的合格片料通过网筛孔落下，有底部排出，大的料片将在机内再次切削。
结构构成

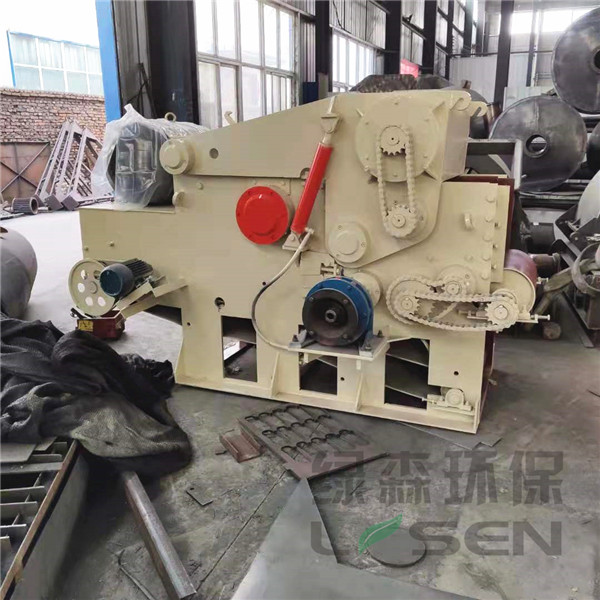

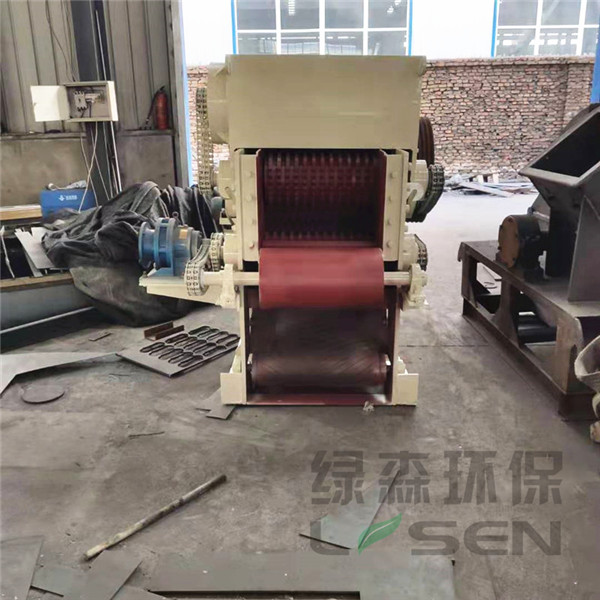

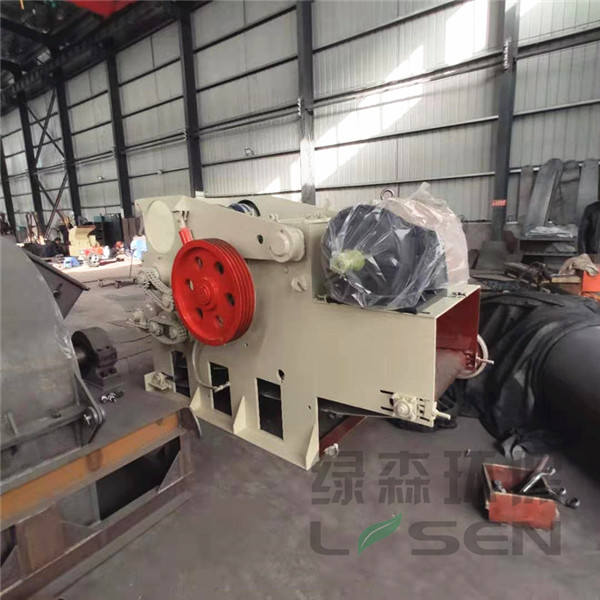

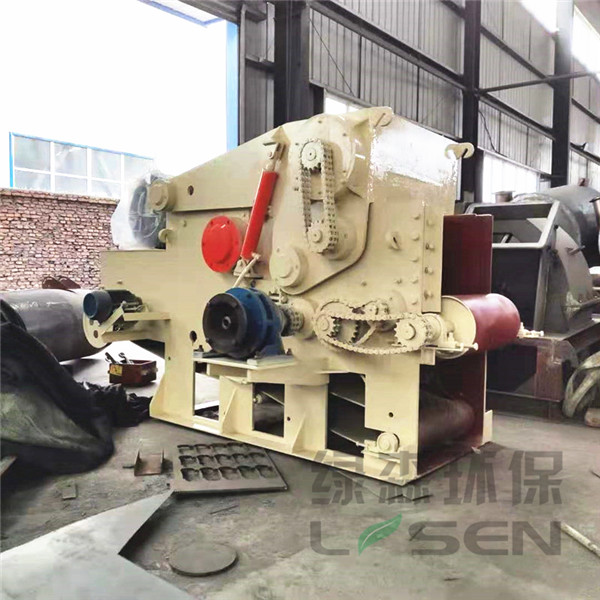

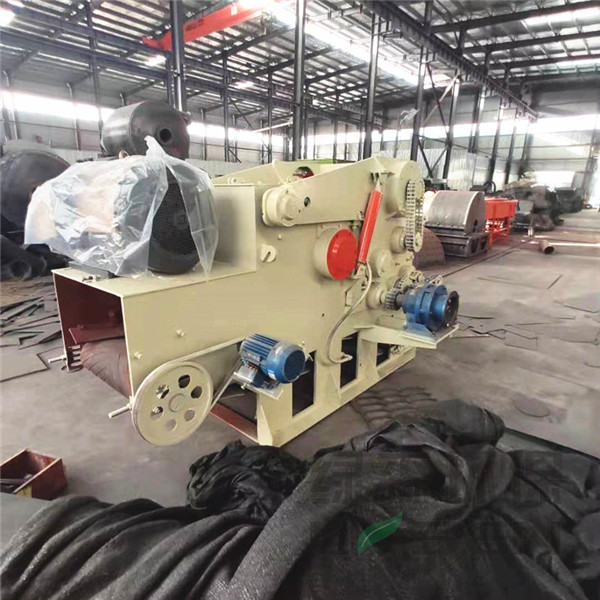

鼓式削片机由机体、刀辊、上下喂料机构、液压系统、送料装置等部分组成。
1.机体：采用高强度钢板焊接而成，是整台机器的支承基础。
2.刀辊：刀棍上安装二把或三把、四把飞刀，用专门制造的飞刀螺栓，通过压力块，把飞刀固定在刀辊上。
3.液压系统：由油泵供至油缸，可以启动罩盖，便于刀片的更换；在维修时可以抬起上喂料辊总成，便于调整飞刀、底刀的间隙和梳板的拆装。
4.上下喂料机构：由进料接口、上下进料辊及进料调隙机构组成，从进料接口进入的木料被上下进料辊压住，并以一定的速度向切削机构进给，控制切削木片的尺寸；在加工厚木料时，由进料调隙机构进行调节。

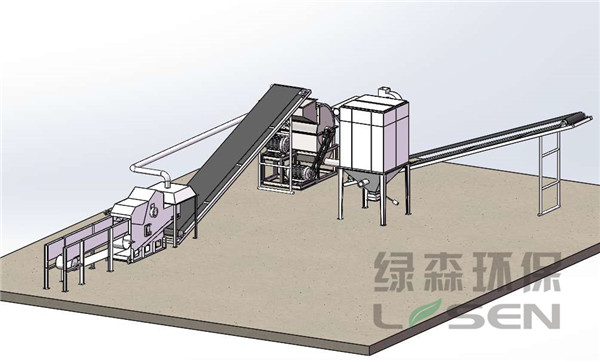

鼓式切片机+锯末粉碎机? 破碎粉碎无尘生产线

技术参数

型号	215	216	218	2113
进口料尺寸（mm）	160×400	230×500	300×680	450×700
飞刀数量（片）	2	2	2	2
刀辊转速（转）	592	590	650	500
加工原料最大直径（mm）	160	230	300	450
木片尺寸（mm）	30	30	30	38
生产能力（吨）	3-4	7-8	12-15	15-30
主电机功率（kw）	45	55	90-110	200-250
喂料辊电机功率（kw）	2.2-3	3-4	4-5	7.5*2
油泵电机功率（kw）	1.5*1	1.5*1	1.5*1	3*1
重量（kg）	2990	4070	7000	11840
外型尺寸（mm）	1470×1550×970	1800×1900×1210	2200×2150×1500	3670×2517×2050
输送机电机功率（kw）	3	3	3	3
